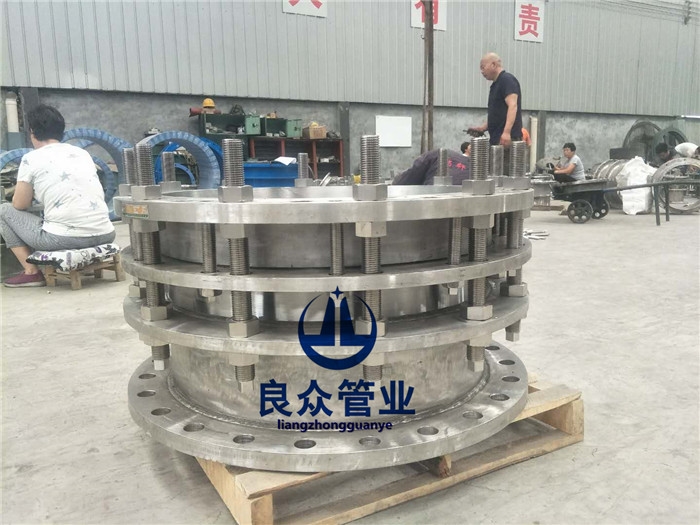

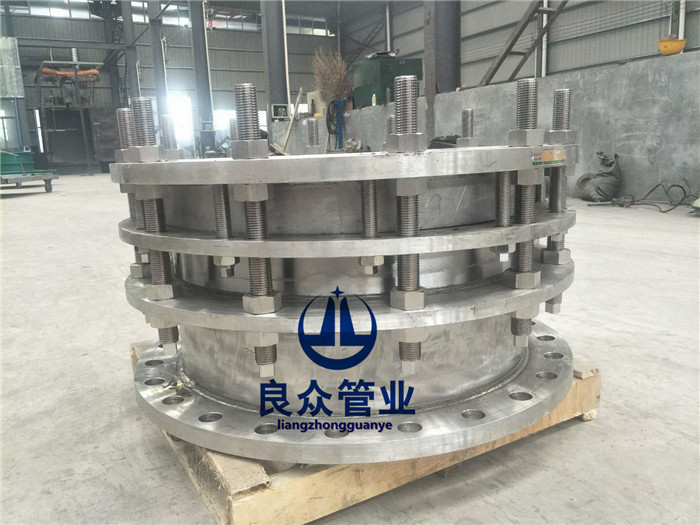

VSSJAFC/CC2F型不锈钢双法兰松套传力接头
名称:VSSJAFC/CC2F型不锈钢双法兰松套传力接头
标签:VSSJAF/C2F型不锈钢双法兰松套传力接头
产品用途:VSSJAFC型双法兰传力接头适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成
VSSJAF型双法兰传力接头适用于两边均与法兰连接的管道中,安装时调整产品两端与法兰的安装长度,对角依次均匀拧紧压螺栓,使其成为一个整体,并有一定的位移量,方便安装维修时,根据现场尺寸进行调整在工作时,可以…
全国咨询电话: 18638277136 邮箱:850165323@qq.com
获取优惠报价
在线咨询方案
产品介绍
产品安装
产品特点
传力接头分类有:单发兰传力接头、双法兰松传力接头、可拆式双法兰传力接头。
传力接头材质:主要有Q235碳钢、不锈钢、铸钢、球墨铸铁等。不同的用途选用不同的材质和型号。
产品用途
双法兰传力接头适用范围
VSSJAF型双法兰传力接头适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。

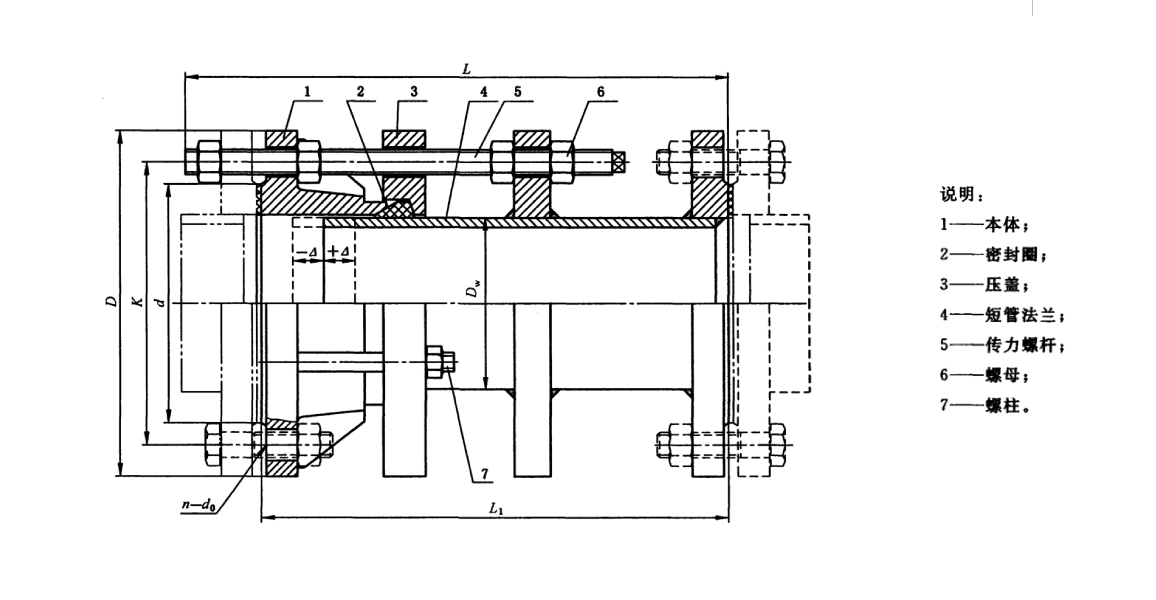

技术参数
公称通径 DN | 管子外径 Dw | 法兰连接尺寸 | 密封面 d | 总长 L | 安装 尺寸 L1 | 调节量△ | 质量 kg | ||||
法兰 外径 D | 螺栓孔中心圆直径 K | 螺栓 孔径 d0 | 螺栓 | ||||||||
n(个) | Th. | ||||||||||
65 | 76 | 185 | 145 | 18 | 8 | M16 | 122 | 460 | 400 | 20 | 19.9 |
80 | 89 | 200 | 160 | 138 | 22.9 | ||||||
100 | 114 | 220 | 180 | 158 | 31.6 | ||||||
125 | 140 | 250 | 210 | 188 | 41.2 | ||||||
150 | 168 | 285 | 240 | 22 | M20 | 212 | 51.2 | ||||
200 | 219 | 340 | 295 | 268 | 63.8 | ||||||
250 | 273 | 395 | 350 | 12 | 320 | 84.8 | |||||
300 | 325 | 445 | 400 | 370 | 485 | 420 | 25 | 105.1 | |||
350 | 377 | 505 | 460 | 16 | 430 | 136.3 | |||||
400 | 426 | 565 | 515 | 26 | M24 | 482 | 495 | 157.3 | |||
450 | 480 | 615 | 565 | 20 | 532 | 175.7 | |||||
500 | 530 | 670 | 620 | 585 | 206.9 | ||||||
600 | 630 | 780 | 725 | 30 | M27 | 685 | 510 | 440 | 291.1 | ||
700 | 720 | 895 | 840 | 24 | 800 | 361.1 | |||||
800 | 820 | 1015 | 950 | 33 | M30 | 905 | 690 | 600 | 30 | 574.2 | |
900 | 920 | 1115 | 1050 | 28 | 1005 | 633.7 | |||||
1000 | 1020 | 1230 | 1160 | 36 | M33 | 1110 | 732.2 | ||||
1200 | 1220 | 1455 | 1380 | 39 | 32 | M36 | 1330 | 740 | 650 | 1036.2 | |
1400 | 1420 | 1675 | 1590 | 42 | 36 | M39 | 1535 | 1340.9 | |||
1600 | 1620 | 1915 | 1820 | 48 | 40 | M45 | 1760 | 800 | 670 | 1860.0 | |
1800 | 1820 | 2115 | 2020 | 44 | 1960 | 2086.1 | |||||
2000 | 2020 | 2325 | 2230 | 48 | 2170 | 840 | 700 | 2614.3 | |||
2200 | 2220 | 2550 | 2440 | 56 | 52 | M52 | 2370 | 880 | 730 | 3249.2 | |
2400 | 2420 | 2760 | 2650 | 56 | 2570 | 3638.3 | |||||
2600 | 2620 | 2960 | 2850 | 60 | 2780 | 1030 | 840 | 40 | 4046.7 | ||
2800 | 2820 | 3180 | 3070 | 64 | 3000 | 4534.6 | |||||
3000 | 3020 | 3405 | 3290 | 62 | 68 | M56 | 3120 | 4987.4 |
如需最新数据请联系在线客服
