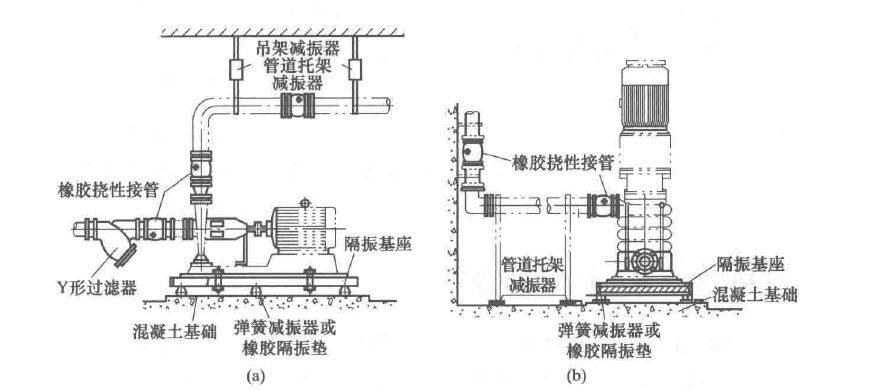

橡胶接头在水泵减振安装结构示意图

水泵机组通常设置在水泵房内，泵房应远离防振、防噪声要求较高的房间，室内应有良好的通风、采光，防冻和排水措施。水泵的布置要方便起吊设备的操作，管道连接力求管线短，弯头少，其间距要确保检修时能拆卸、放置电动机和泵体，同时满足维修要求，如罔1 -1 5 所示。为γ 操作安全，防止操作人员误触 水泵机组的布置间距（ m) 高速运转中的泵轴，水泵机组必须设置高出地面不小于0. Im 的基础。当水泵基础需在基坑时，则基坑四周应设置高出地面不小于0. lm 的防水栏。消防水泵应采取自灌式充水。每台水泵应设独立的吸水管，避免相邻水泵抽水时相互影响；多台水泵共用吸水管时，吸水总管伸入水池的引水管不应少于两条，每条引水管上均应设闸阀，当一条引水管产生故障时，其余引水管应满足全部设计流量。每台水泵吸水管上应设置阀门，出水管上要设阀门、止回阀和压力表，并应有防水锤措施，如采用缓闭止回阅、气囊式水锤消除器等。对于其他生活水泵，当受条件限制，不能采用自灌式吸水而采用吸上式时，应安装抽气或灌水装置（如真空泵、底阀、水射器等） 。引水时间应满足下列规定： 小于4kW 的不超过3min ；不小于4kW 的不超过5min 。为减轻水泵运转时对周围环境的影响，应对水泵进行减振处理。采取的减振措施应使水泵运行扰动频率和固有频率之比λ ＝flfo大于2 （通常为2 ～ 5 ），这样有较好的减振效率（ 80% ～ 90% ）及防止共振效果。水泵机组的减振主要包括减振基座（’惰性块）、隔振垫（减振器）及固定螺栓等，水泵减振安装结构示意如图所示。在水泵吸水管、出水管中需安装可曲挠橡胶接头.
