伸缩接头法兰连接处不严密问题展现及分析

管道法兰连接不严时，通入介质后连接处有返潮、渗漏现象，严重影响管道系统的正常使用。
(1 ）管道端头和法兰焊接时，法兰端面和管道中心线不垂直，导致两处法兰面了不平行，无法拧紧，从而造成接口处渗漏，如图所示。

(2 ）垫片质量不符合规定的要求，造成渗漏。
(3 ）垫片在法兰面问垫放的厚度不均匀，造成渗漏。
(4）法兰螺栓处安装不合理或紧固不严密，造成潜漏。
(5 ）法兰与管端焊接质量不好，造成焊口渗漏。
(6 ）法兰连接的柔性铸铁管插口和承口不在同一条直线上时，使橡胶密封圈错位，在承口内周深度不同，影响接口的严密性，造成渗漏。
(1 ）管道端头和法兰焊接时，法兰端面应与管道中心线保持垂直， 一般在管于端头点焊法兰时采用法兰尺进行检查，如图3-17所示。
(2 ）将法兰尺一端紧靠管皮，另一端贴靠法兰面，法兰尺与法兰密封面之间的间隙以不超过1 ～ 2mm 为合格。两片法兰组对前应先将法兰的密封面上的铁锈、油污清理干净， 直至露出金属本色，且密封面上密封线内应干净清楚，整个密封面光滑平整。

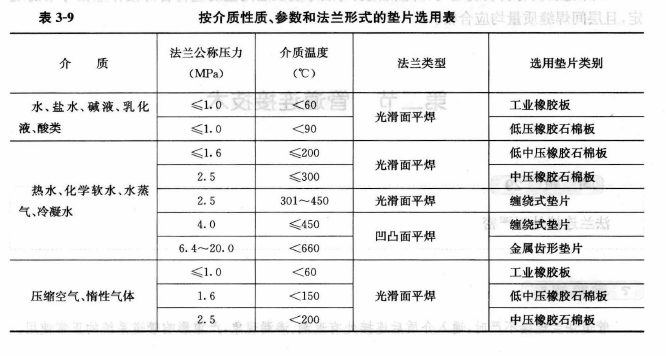

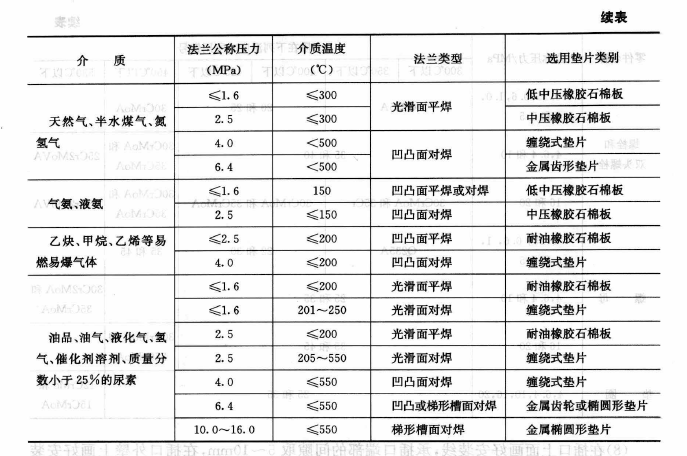

(3 ）法兰间垫片的材质和厚度应符合设计和验收规范的要求。一般蒸汽管道使用石棉橡胶垫；给水管道使用橡胶垫；热水管道使用耐热橡胶垫 。


(4）法兰安装时，两法兰平面应保持平行及同心，螺栓孔要对正且同心，以确保螺栓能自由伸人；垫片要薄厚均匀，放于法兰中心位置。法兰垫片禁止用双层垫及斜垫片，同时根据设计要求要在垫片上分别涂以石墨粉、二硫化铝或润滑油等，使垫片保持柔软。
(5 ）石棉橡胶垫在使用前应放到机油中浸泡，并涂以铅油或铅粉，以增加严密性。安装时垫片不准加两层，位置不得倾斜。垫片表面不得有沟纹、断裂等缺陷。法兰密封面要清理干净，不能有任何杂物。如果是旧法兰，要清理出金属本色。
(6 ）法兰使用的螺栓要符合设计规定，拧紧螺栓时要对称成十字交叉式进行。每个螺母要分2～3 次拧紧。用于高温管道时，螺栓要涂上铅粉。
(7）选用螺栓的强度、材质也应根据法兰所承受的压力及温度来进行选择。法兰与紧固件材质选用见表3-10 。如果安装好的法兰发现渗漏，应根据渗漏的位置不同分析原因，采取相应的处理措施，直到不发生渗漏为止。
(8）在插口上面画好安装线，承插口端部的间隙取5 ～ lOmm，在插口外壁上画好安装线，安装线所在平面应与管的轴线垂直；在插口端先套人法兰压盖，再套人胶圈，胶圈边缘与安装线对齐；将插口端插入承口内，为保持橡胶圈在承口内深度相同。在推进过程中，尽量保证插人管的轴线与承口轴线在同一直线上。
