套筒式补偿器安装缺陷问题展现及正确做法

外壳与导管卡住不能自由伸缩，或安装时偏离管线中心位置，或填料填放不当形成渗漏，都直接影响到补偿器的正常工作，从而影响整个管道系统的正常运行。
(1 ）套筒式补偿器安装后外壳与导管卡住就不能伸缩。
(2）套筒式补偿器安装时偏离管线中心位置。
(3 ）填料填放不当就常会发生渗漏。
正确做法
(1 ）安装时，套筒式补偿器应与管道保持同心，不得歪斜，以免运行后损坏补偿器。
(2 ）导向支架宜设置在插管一侧，能保证运行时自由伸缩，不偏离中心。
(3）插管应安装在介质流入端。
(4）填料石棉绳应涂石墨粉，并应逐圈装人，逐圈压紧，各圈接口应相互错开。

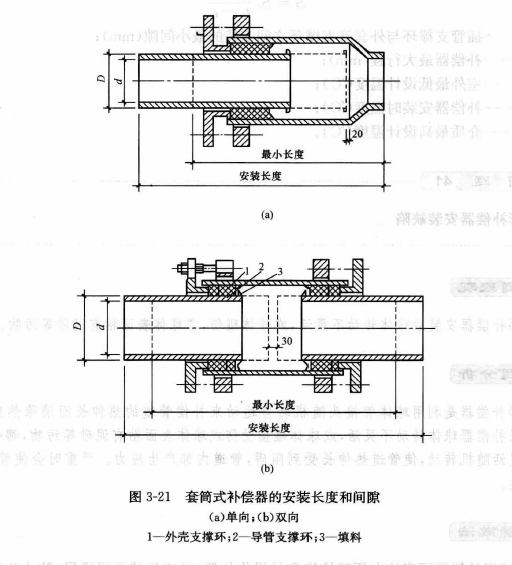

(5 ）套筒式补偿器安装长度由安装时温度决定，如图 所示
(6）在插管支撑环与外套管支撑环之间应留有安装剩余收缩量，以备管道在低于安装时的温度的情况下，管道冷缩有余地。
