燃气管道未加设补偿器病因及危害防治措施

【病因及危害】管道安装时的环境温度与实际使用温度不同时，未设补偿器将会使管道产生热变形。
【防治措施】为降低热胀冷缩产生的热应力，应装设补偿器。补偿器安装在阀门的下侧（按气流方向〉。实际工程中，补偿器有多种功能：既补偿管道的热变形量，也方便阀门的拆卸，还能补偿因管道发生沉降所发生的变形。在埋地燃气管道上，多用钢制波形补偿器，

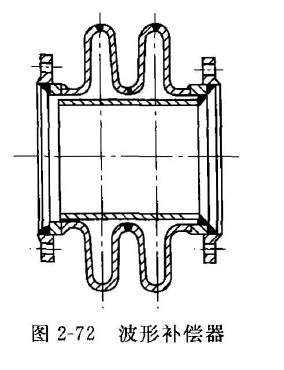

如图2-72 所示，这种波形补偿器的补偿量为lOmm 左右。为防止其中存水锈蚀，安装时应由套管的注入孔灌入石油沥青，注入孔应在下方。补偿器的安装长度，应是螺杆不受力时的实际长度，否则不但不能发挥其补偿作用，反使管道或管件受到不应有的应力。埋地单管阀门、补偿器安装如图2-73 所示，三通管阀门、补偿器安装如图2-74 所示。
